Une roue triangulaire de 100 mm pour portail coulissant affiche une entrée de gorge de 24 mm ; sa cousine à gorge ronde existe pour des rails de 16 ou de 20 mm de diamètre. Ces quelques millimètres décident de la compatibilité bien plus que la marque du portail, et cinq repères suffisent à ne pas se tromper de pièce.
Roulette de portail coulissant : à quoi sert-elle exactement ?
Sur un portail coulissant au sol, tout le poids du vantail repose sur deux roues (parfois davantage sur les grands modèles) qui roulent dans un rail fixé ou scellé dans le sol. Le haut du vantail, lui, est simplement tenu par un guide qui l'empêche de basculer, sans rien porter.
Quand une roue fatigue, un portail manuel devient dur à pousser ; un portail motorisé force sur sa crémaillère et peut s'arrêter en détectant un obstacle qui n'existe pas. Le dossier motorisation de portail coulissant détaille ce lien entre roulage, crémaillère et réglages de force.
Les signes d'une roue à changer
- un bruit métallique ou un grincement régulier à chaque tour de roue ;
- un vantail qui « saute » ou ralentit toujours au même endroit ;
- une roue voilée, ovalisée, ou dont la gorge s'est élargie ;
- un jeu latéral perceptible quand on secoue la roue à la main ;
- de la rouille installée autour de l'axe, avec une roue qui ne tourne plus librement.
Une roue grippée par la poussière reprend parfois après nettoyage ; une gorge usée ou un roulement fatigué, non.
Repère 1 : le profil du rail
C'est le point qui ne souffre aucune approximation. Les fiches techniques des fabricants rangent les roues de portail coulissant en deux grandes familles, selon la forme de leur gorge :
- la gorge triangulaire (en V), faite pour un rail en cornière posé pointe en haut ;
- la gorge ronde (en U), faite pour un rail en rond plein, souvent un fer rond soudé sur une platine ou scellé.
La fiche d'une roue à roulement à billes vendue par Quincaillerie Angles le formule sans détour : la forme de la gorge doit correspondre à celle de la piste pour que l'ensemble dure. Une roue en V sur un rail rond ne porte que sur deux lignes de contact, s'use vite et déraille ; une roue en U sur une cornière tient mal et taille sa propre gorge.
Mesurer un rail rond
Pour les rails ronds, le diamètre du fer compte autant que la forme. Les roues à encastrer en gorge ronde de la marque Torbel existent ainsi pour des rails de 16 mm ou de 20 mm de diamètre, avec une profondeur de gorge assortie (16 ou 20 mm) et une largeur d'entrée de 20 ou 25 mm. Un pied à coulisse posé sur une partie propre du rail donne le chiffre ; à défaut, la mesure du fer avec un mètre ruban, faite à plusieurs endroits, permet déjà d'écarter la mauvaise référence.
Mesurer un rail en V
Pour un rail triangulaire, c'est la largeur d'entrée de gorge de la roue qui doit encadrer la pointe du rail sans la pincer. À titre de repère, la roue triangulaire de 100 mm à support extérieur de Torbel (réf. A21100) annonce une entrée de gorge de 24 mm pour une largeur totale de 38 mm.
Repère 2 : le diamètre de la roue
Les deux diamètres que l'on retrouve le plus souvent dans les catalogues sont 80 mm et 100 mm. Sur un portail existant, la règle est simple : reprendre le diamètre d'origine. Changer de diamètre modifie la hauteur du vantail, donc son jeu sous le guide haut, l'engrènement du pignon moteur sur la crémaillère et l'alignement avec la butée de fermeture.
Repère 3 : la charge par vantail
Les fabricants indiquent une charge maximale par vantail, c'est-à-dire pour l'ensemble des roues livrées dans le lot, et non par roue. Les fiches Torbel consultées vont de 260 kg à 450 kg selon le modèle en gorge ronde, et 300 kg pour la roue triangulaire de 100 mm.
| Modèle (fiche fabricant) | Gorge | Diamètre | Charge max. par vantail | Pose |
|---|---|---|---|---|
| Torbel A21100 | triangulaire | 100 mm | 300 kg | support extérieur |
| Torbel A18100 à A18102 | ronde, rail Ø16 ou Ø20 | 100 mm | 260, 300 ou 450 kg | à encastrer |
| IBFM 362100 | en V | 100 mm | non précisée | à encastrer, boulon et écrou fournis |

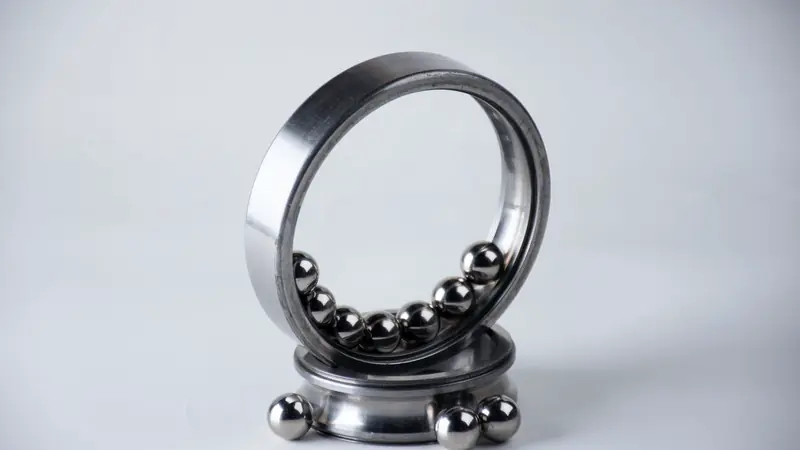

Le poids réel d'un portail figure parfois sur la notice ou la facture du fabricant. Faute de chiffre, mieux vaut viser large : un portail en acier plein pèse bien plus qu'un modèle ajouré de même longueur. Le nombre de roulements joue aussi : la roue IBFM citée plus haut en compte deux et se destine, selon sa fiche, aux portails métalliques lourds, manuels ou motorisés.
Repère 4 : le mode de fixation
Deux montages coexistent, et l'on ne passe pas facilement de l'un à l'autre.
- Roue à support extérieur : la roue est montée dans une chape qui se visse ou se soude sous la traverse basse du vantail. La roue reste visible. C'est la version la plus simple à remplacer quand la chape est vissée.
- Roue à encastrer : la roue entre dans une ouverture pratiquée dans le profil bas du portail et se maintient par un axe boulonné, avec des entretoises. Seuls le bas de la roue et les têtes de boulon dépassent. La fiche IBFM décrit exactement ce montage.
Le support compte aussi : la fiche Torbel donne 116 mm pour la roue triangulaire à support extérieur, et 140, 153 ou 155 mm selon les modèles à encastrer en gorge ronde. Une nouvelle roue dont l'entraxe de fixation ou l'encombrement diffère obligera à percer, à agrandir l'ouverture ou à souder.
Repère 5 : la protection contre la corrosion
Les roues courantes sont en acier zingué ; Torbel précise une passivation chromique contre la rouille, et des versions inox existent pour les sites exposés. Un axe ou un roulement mal protégé peut gripper alors que la bande de roulement paraît saine.
Remplacer une roue de portail coulissant pas à pas
Avant de commencer
- Portail motorisé : couper l'alimentation du moteur au tableau électrique, puis débrayer le moteur selon sa notice pour pouvoir manœuvrer le vantail à la main. En cas de doute sur un symptôme électrique plutôt que mécanique, le pas à pas portail électrique en panne aide à faire le tri.
- Relever les cotes de la roue usée : forme de gorge, diamètre, largeur, type de pose, entraxe des fixations, diamètre de l'axe, ainsi que le diamètre ou le profil du rail.
- Prévoir l'outillage : clés plates ou à pipe, cric ou levier avec cales en bois, gants, lunettes, éventuellement une meuleuse ou un poste à souder si la chape est soudée.
Le remplacement
- Amener le vantail à une position où la roue est accessible et où le guide haut le tient bien.
- Soulever légèrement le vantail avec le cric ou le levier, juste assez pour décharger la roue, et caler immédiatement avec des cales de bois.
- Déposer la roue : dévisser la chape (support extérieur) ou retirer le boulon d'axe et les entretoises (roue encastrée).
- Nettoyer le logement et contrôler le profil bas du portail (fissure, rouille perforante).
- Poser la roue neuve, serrer l'axe ou la chape, retirer les cales et laisser redescendre le vantail.
- Faire coulisser le portail à la main sur toute sa course : il doit glisser sans point dur, sans frotter contre le guide haut, et venir correctement en butée.
- Pour un portail motorisé, réembrayer, remettre sous tension, puis vérifier que les sécurités (cellules, bord sensible, détection d'obstacle) réagissent comme avant.
Changer les deux roues ensemble évite qu'une roue neuve et une roue usée travaillent à des hauteurs différentes, ce qui fait pencher le vantail et fatiguer la plus récente.
Ce qui relève d'un professionnel
Un vantail qui se dégage du rail ou du guide haut peut basculer : on ne le soulève jamais seul, et jamais sans cale. Il vaut mieux confier le travail à un professionnel lorsque le vantail est très lourd, quand les roues sont soudées et qu'il faut découper ou souder, quand le rail lui-même est fissuré, descellé ou déformé, ou quand les sécurités d'un portail motorisé ne réagissent plus correctement après l'intervention.
Faire durer les roulettes : le rail avant tout
Graviers, feuilles et terre montent dans la gorge et créent des chocs à chaque passage : balayer le rail, surtout en automne, protège mieux les roues qu'un lubrifiant, qui retiendrait la poussière. Le guide Entretenir son portail motorisé propose un calendrier de contrôle complet.
Questions fréquentes
Comment savoir si mon portail coulissant est sur roue en V ou en U ?
En regardant le rail : une cornière posée pointe en haut appelle une gorge triangulaire en V, un fer rond plein appelle une gorge ronde en U. La gorge de la roue usée confirme le profil.
Peut-on mettre une roue de 100 mm à la place d'une roue de 80 mm ?
Rarement sans adaptation : le vantail serait plus haut, ce qui modifie le jeu sous le guide haut et, sur un portail motorisé, l'engrènement sur la crémaillère. Mieux vaut reprendre le diamètre d'origine.
La charge indiquée sur une roue de portail est-elle par roue ?
Sur les fiches Torbel consultées, elle s'entend par vantail, pour le lot de roues livré. Il faut lire la fiche de chaque fabricant, car l'indication n'est pas uniforme.
Faut-il graisser les roulettes de portail coulissant ?
Les roues à roulements étanches se contentent d'un rail propre. Sur un modèle à axe lisse, une goutte d'huile sur l'axe aide, sans en mettre sur le rail, où elle fixerait la poussière.
Un galet de portail coulissant, est-ce la même chose qu'une roue ?
Le terme désigne souvent les petites roulettes du guide haut, qui maintiennent le haut du vantail sans le porter. Les roues du bas, elles, supportent tout le poids.
Sources et références
- Bricozor (fiche fabricant Torbel), Lot de roues de portail coulissant support extérieur gorge triangulaire, réf. A21100 — www.bricozor.com
- Bricozor (fiche fabricant Torbel), Lot de roues de portail coulissant en acier à encastrer gorge ronde, réf. A18100 à A18102 — www.bricozor.com
- Quincaillerie Angles, fiche technique roue pour portail coulissant à roulement à billes gorge en V, réf. IBFM 362100 — www.quincaillerie-angles.fr
