Huit mètres de diamètre au sol, à condition d'être fixé à 2,5 m de hauteur : c'est ce qu'annonce Legrand pour son détecteur étanche ECO1 (référence 0 489 46), un capteur infrarouge à 360° destiné à commander un éclairage. Le chiffre est parlant parce qu'il lie la performance à la position. Une même lampe à détecteur de mouvement, posée trop bas, trop haut ou mal tournée, ne verra pas la même zone que celle décrite sur sa boîte.
Ce guide prend donc les choses dans l'ordre où elles se décident sur le terrain : comprendre ce que le capteur « voit », choisir la bonne famille de luminaire, lire la fiche technique, trouver l'emplacement, régler, brancher sans risque, puis corriger les allumages qui agacent.
Ce que capte une lampe à détecteur de mouvement
La quasi-totalité des lampes avec détecteur de mouvement vendues pour la maison utilisent un capteur infrarouge passif (PIR). Passif, parce qu'il n'émet rien : il mesure le rayonnement thermique de ce qui se trouve devant lui. Legrand décrit le principe ainsi : le capteur réagit au passage d'une personne dans sa zone de surveillance infrarouge, puis déclenche l'éclairage.
Derrière la petite coupole blanche, une lentille découpe l'espace en secteurs. Le capteur ne détecte pas une présence immobile : il réagit quand une source de chaleur passe d'un secteur à l'autre. Deux conséquences pratiques en découlent.
- Un passage en travers est mieux détecté qu'une approche de face. Quelqu'un qui marche droit vers la lampe change peu de secteur ; quelqu'un qui longe la façade en franchit plusieurs.
- Tout ce qui est chaud et mobile compte. Un chien, un chat, une voiture qui manœuvre, voire un buisson agité devant un mur chauffé par le soleil peuvent déclencher l'allumage.
Il existe d'autres technologies (hyperfréquence, détection combinée), plus sensibles et capables de « voir » à travers une paroi fine. Elles se rencontrent surtout en intérieur ou en usage professionnel ; pour une entrée, une allée ou un garage, le PIR reste la norme.
Applique, projecteur ou détecteur séparé
Trois familles couvrent l'essentiel des besoins.
L'applique avec détecteur intégré remplace un luminaire existant au même point lumineux. C'est la solution la plus simple pour une porte d'entrée : une seule boîte, un seul raccordement. Le capteur est souvent placé sous le corps de la lampe, ce qui limite son champ vers le haut et le concentre sur le seuil.

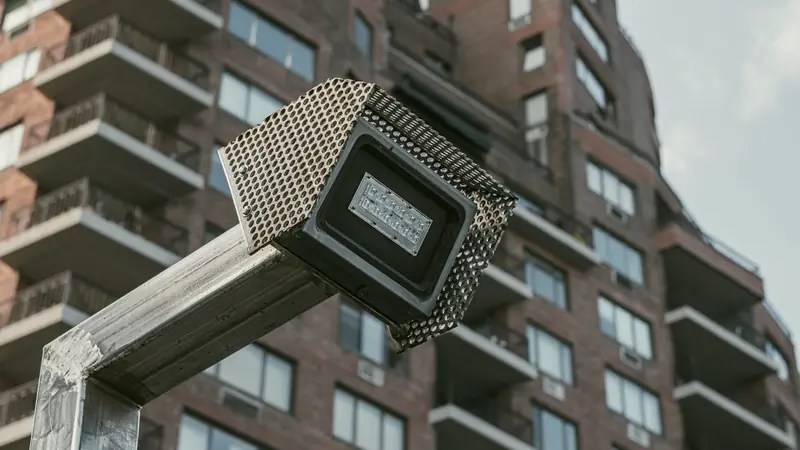

Le projecteur LED à détecteur éclaire plus large et plus fort : allée de garage, façade, coin des poubelles. Sa tête lumineuse et son capteur sont généralement orientables séparément, ce qui permet de viser une zone et de surveiller une autre.
Le détecteur séparé se raccorde en amont d'une ou plusieurs lampes déjà posées. C'est le cas du modèle Legrand cité plus haut. Il convient quand le luminaire actuel plaît, ou quand un seul capteur doit commander plusieurs points lumineux. Il faut alors vérifier la puissance et le type de lampes qu'il accepte : Legrand ne la précise pas sur la page produit de l'ECO1 et renvoie à la notice téléchargeable, un réflexe à garder pour tout modèle.
Reste la question de l'alimentation. Les lampes solaires à détecteur évitent tout travail électrique et se posent en quelques minutes ; leur autonomie dépend de l'ensoleillement du panneau et baisse en hiver, précisément quand les nuits sont longues. Une lampe extérieure avec détecteur raccordée au secteur donne une lumière constante, mais impose un circuit protégé et un passage de câble.
Lire la fiche technique avant d'acheter
Les fiches des fabricants donnent toutes les mêmes repères. Voici comment les interpréter, avec les valeurs du détecteur Legrand ECO1 comme exemple concret.
| Caractéristique | Exemple (Legrand ECO1, réf. 0 489 46) | Ce que cela change |
|---|---|---|
| Angle de détection | 360° horizontal | 180° suffit contre un mur ; 360° sert sous un auvent ou au plafond |
| Portée | 8 m de diamètre au sol | Valable à la hauteur conseillée, pas au-delà |
| Hauteur de fixation | 2,5 m recommandés | Plus bas, la zone rétrécit ; plus haut, la détection se dégrade |
| Seuil de luminosité | 10 à 1 275 lx | Fixe le moment où la lampe commence à fonctionner le soir |
| Temporisation | 10 s à 10 min (5 s à 10 min sur la fiche technique) | Durée d'allumage après le dernier mouvement |
| Protection | IP55, IK04 | IP55 : protégé contre les poussières et les jets d'eau |
| Raccordement | 3 fils, neutre obligatoire, 240 V | Impossible sans neutre au point de pose |
| Température d'usage | -10 à 35 °C | À comparer avec le climat local |
Trois points méritent une attention particulière. D'abord l'indice IP : pour une lampe extérieure à détecteur exposée à la pluie, un indice élevé sur le second chiffre (jets d'eau) est préférable à un simple IP44 prévu pour les projections. Ensuite le neutre : beaucoup de détecteurs électroniques en ont besoin pour rester alimentés en veille, ce que confirme Legrand pour l'ECO1 (consommation de veille de 3,1 mA). Enfin la plage de température : un modèle limité à -10 °C n'est pas pensé pour les hivers de montagne.
Où fixer une lampe extérieure avec détecteur
La hauteur conseillée par le fabricant est le premier repère : 2,5 m pour l'ECO1. En dessous, le capteur couvre une zone plus étroite et se trouve à portée de main ; au-dessus, il perd en finesse et rate les passages proches.
Pour le reste, quelques règles simples limitent les déceptions :
- Placer le capteur de façon à ce que l'on passe devant lui en travers, par exemple sur le côté d'une allée plutôt qu'au bout.
- Le tourner vers son propre terrain. Un champ qui déborde sur le trottoir ou la rue provoque des allumages à chaque passant et peut éblouir les voisins.
- L'éloigner des sources de chaleur : bouche de VMC, sortie de pompe à chaleur, ventouse de chaudière, mur en plein soleil.
- Éviter les branches et les haies dans le champ, qui bougent au vent.
- Ne pas installer la lampe à détecteur juste au-dessus d'une autre source lumineuse : sa propre lumière ou celle d'un lampadaire peut fausser la mesure crépusculaire.
Un éclairage bien placé complète utilement les autres équipements de protection du logement : une caméra de surveillance extérieure filme bien mieux une scène éclairée, et le plan anti-cambriolage détaille comment combiner lumière, fermetures et surveillance.
Régler les trois molettes
La plupart des modèles portent deux ou trois potentiomètres, souvent notés LUX, TIME et SENS. Legrand indique que l'ECO1 se règle ainsi, directement sur le produit.
Le seuil de luminosité (LUX)
Il détermine à partir de quelle obscurité la lampe accepte de s'allumer. Le symbole soleil correspond en général à un fonctionnement de jour comme de nuit, pratique pour tester ; le symbole lune réserve l'allumage à la nuit noire. La méthode la plus sûre consiste à attendre la tombée du jour au niveau de clarté souhaité, puis à tourner lentement la molette depuis la position « nuit » jusqu'à ce qu'un passage déclenche la lumière.
La temporisation (TIME)
C'est la durée pendant laquelle la lampe reste allumée après le dernier mouvement détecté. Chaque nouveau passage relance le décompte. Une minute convient pour rentrer ses clés en main à la porte ; plusieurs minutes servent au garage ou au local à vélos. Pendant les essais, la position minimale fait gagner du temps.
La sensibilité (SENS)
Quand elle existe, elle règle la portée effective. La baisser réduit les déclenchements par des animaux ou des mouvements lointains. Sur les modèles sans molette de sensibilité, l'inclinaison de la tête du capteur joue le même rôle : orientée plus vers le sol, elle raccourcit la distance surveillée.
Le bon réglage se valide de nuit, en faisant le tour de la zone à pied : là où l'on veut de la lumière, elle doit s'allumer avant d'arriver ; là où l'on n'en veut pas, elle doit rester éteinte.
Brancher sans prendre de risque
Remplacer une applique par un modèle à détecteur reste un travail électrique. Il se fait circuit coupé au tableau, après avoir vérifié l'absence de tension avec un testeur, et dans le respect de la norme NF C 15-100 pour la protection du circuit extérieur. En cas de doute sur la présence d'un neutre, sur l'état du câble ou sur la protection différentielle, l'intervention d'un électricien est la solution raisonnable.
Le schéma courant d'un détecteur à 3 fils : phase et neutre en arrivée, un fil de sortie vers la lampe, et la terre pour un luminaire métallique. La notice du modèle fait foi, d'autant que les repères des bornes varient d'une marque à l'autre.
Un interrupteur en amont reste utile pour éteindre complètement l'ensemble. Certains modèles proposent en plus un mode « marche forcée » obtenu par une manipulation de cet interrupteur ; la procédure, quand elle existe, est propre à chaque fabricant et décrite dans sa notice.
Pour qui veut piloter l'éclairage extérieur depuis un téléphone ou l'intégrer à des scénarios, les solutions connectées sont présentées dans le guide pour débuter en domotique.
Allumages intempestifs ou lampe qui reste allumée
Les dysfonctionnements les plus fréquents ont presque toujours une cause d'installation ou de réglage.
- Elle s'allume sans raison apparente : un élément chaud ou mobile entre dans le champ (rue, arbre, bouche d'air chaud, animal). Réorienter le capteur, baisser la sensibilité ou masquer une partie de la lentille avec un cache quand le fabricant en fournit.
- Elle reste allumée en permanence : temporisation au maximum, mouvement continu dans la zone, ou seuil LUX placé en position jour alors que l'on attendait un fonctionnement nocturne. Un interrupteur amont actionné à tort en mode forcé produit le même effet sur les modèles qui le proposent.
- Elle ne s'allume jamais : seuil réglé trop bas (nuit noire), lampe éclairée par une autre source, capteur trop haut ou approche de face. Vérifier aussi la présence du neutre.
- Elle s'allume trop tard : la personne arrive de face ; déplacer le capteur pour qu'elle passe en travers.
Pour une protection qui prévient réellement en cas d'intrusion, l'éclairage ne suffit pas : le choix d'une alarme maison répond à ce besoin.
Questions fréquentes
Comment régler les lux sur une lampe à détecteur de mouvement ?
Tourner la molette LUX vers la position nuit, attendre le niveau de clarté auquel la lampe doit commencer à fonctionner, puis remonter lentement le réglage jusqu'à ce qu'un passage l'allume. Le détecteur Legrand ECO1, par exemple, couvre un seuil de 10 à 1 275 lx.
Pourquoi ma lampe extérieure avec détecteur reste-t-elle allumée ?
Le plus souvent, la temporisation est au maximum ou quelque chose bouge en continu dans la zone (branche, rue, source de chaleur). Sur certains modèles, un mode marche forcée activé par l'interrupteur amont produit le même effet : la notice indique comment en sortir.
À quelle hauteur fixer un détecteur de mouvement pour lampe ?
Suivre la recommandation du fabricant, car la portée annoncée en dépend : 2,5 m pour le détecteur Legrand ECO1, qui couvre alors 8 m de diamètre au sol.
Peut-on ajouter un détecteur de mouvement à une lampe existante ?
Oui, avec un détecteur séparé raccordé entre l'alimentation et la lampe. Il faut vérifier dans sa notice le type et la puissance des lampes acceptées, et la présence d'un neutre si le détecteur fonctionne en 3 fils.
Qu'est-ce qu'un détecteur crépusculaire ?
C'est un capteur de luminosité seul : il allume la lampe à la tombée de la nuit et l'éteint au lever du jour, sans tenir compte des passages. La lampe à détecteur de mouvement combine les deux, puisque sa molette LUX joue le rôle de seuil crépusculaire.
Une lampe solaire à détecteur suffit-elle ?

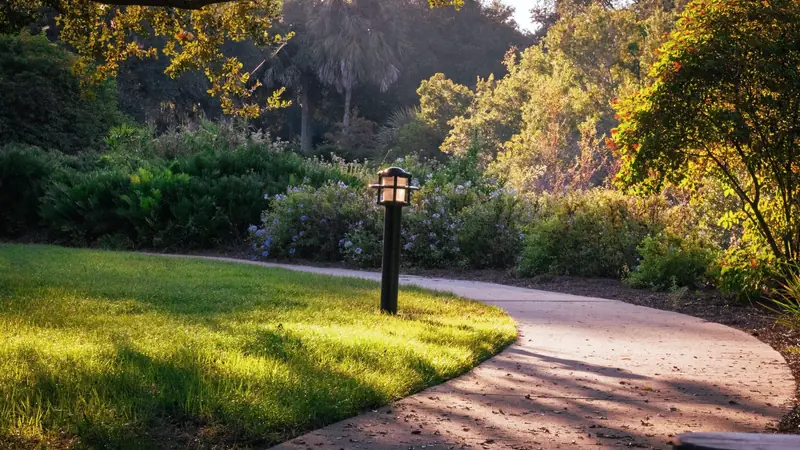

Pour baliser une allée ou un abri de jardin sans travaux, souvent oui. Son autonomie dépend de l'ensoleillement du panneau et baisse en hiver ; pour une entrée principale utilisée chaque soir, un modèle raccordé au secteur reste plus constant.
