On imagine volontiers qu'un portail qui force ou déraille a besoin d'un rail neuf. C'est rarement le profilé d'acier le coupable : le plus souvent, il a simplement suivi une longrine bombée, un axe mal tracé, une roulette au mauvais profil ou un guide haut décalé. Changer la barre sans traiter la cause redonne quelques mois de répit, pas davantage.
Le rail se choisit donc en fonction des roulettes, se dimensionne d'après la notice du portail et se pose sur un support préparé avec soin.
Le rail portail coulissant, pièce porteuse et pièce de guidage
Sur un portail coulissant sur rail, le vantail repose sur deux roulettes (ou galets) fixées sous sa traverse basse. Ces roulettes ont une gorge qui épouse le sommet du rail : le rail porte donc la charge et, en même temps, empêche le portail de dériver latéralement en bas. En haut, c'est un autre organe qui tient le vantail droit : le guide fixé sur le pilier, souvent équipé de galets qui encadrent la traverse haute.
Le système complet comprend aussi une butée arrière, qui arrête le vantail en fin d'ouverture, et une gâche ou un receveur côté fermeture. Si l'une de ces pièces est mal alignée avec le rail, c'est lui qui encaisse les efforts.
À l'opposé, le portail autoportant se passe de rail au sol : il est suspendu en porte-à-faux sur un chariot à galets fixé sur un massif béton, à côté du passage. Il convient aux sols irréguliers, là où un rail au sol serait difficile à poser droit. Le choix se fait à l'achat du portail : on ne transforme pas un portail sur rail en autoportant.
Choisir un rail pour portail coulissant
Le profil suit la roulette
Il existe deux grandes familles de profils : la gorge ronde (le sommet du rail est arrondi, parfois un rond plein soudé sur une semelle) et la gorge en V (sommet en angle). La règle est simple : la roulette impose le profil. Une roulette à gorge ronde sur un rail en V roule sur deux arêtes, s'use vite et peut sauter. Même dans une même famille, le diamètre du rond compte : il doit correspondre à celui de la gorge de la roulette, indiqué sur sa fiche technique.
Avant de commander, il faut donc identifier les roulettes en place ou celles livrées avec le portail. Notre guide sur la roulette de portail coulissant détaille comment relever le profil et le diamètre de gorge sur une pièce existante.
Rail à visser ou rail à sceller
Le rail à visser se fixe en surface sur la longrine, avec chevilles et vis. Il se pose après coup, se démonte et se remplace sans casser le béton. C'est la solution des kits de portails vendus en grande surface de bricolage.
Le rail à sceller est noyé dans le béton frais, ou dans une saignée remplie de mortier. Il laisse un seuil quasi plat, agréable au passage des vélos, des poussettes et des tondeuses, mais il impose de réussir le niveau du premier coup : une erreur se corrige au marteau-piqueur.
Matière, longueur et jonctions
La plupart des rails sont en acier galvanisé ou zingué, vendus en barres de longueur standard qu'on assemble bout à bout. La jonction entre deux barres est un point sensible : le moindre ressaut fait taper la roulette à chaque passage. On utilise les éclisses ou pièces de jonction prévues par le fabricant du rail, et on vérifie à la règle que le sommet reste continu.
Les cotes de pose relevées sur une notice de fabricant
Les dimensions dépendent du modèle de portail : la seule référence valable est la notice livrée avec le vôtre. À titre d'exemple, voici les cotes que donne La Clôture Française pour l'un de ses portails coulissants en aluminium à rail vissé.
| Repère | Valeur indiquée par la notice | Remarque |
|---|---|---|
| Longueur totale de rail | longueur du portail + largeur entre piliers | le vantail doit pouvoir s'effacer entièrement |
| Axe du rail / piliers | 55 mm minimum | à adapter selon l'aplomb des piliers |
| Perçage du rail | diamètre 8 mm | chevilles puis vis ; visserie non fournie |
| Largeur de passage | largeur entre piliers moins 70 mm ou moins 175 mm | selon la configuration retenue |
| Hauteur sous chapeau du pilier | hauteur du produit + 150 mm minimum | pour loger le guide haut |
| Fixation de la platine du guide | scellement chimique recommandé sur béton | respecter le temps de séchage |
Deux enseignements valent pour la plupart des modèles. D'abord, la longueur de rail se calcule : un rail trop court oblige le vantail à rester entrouvert, ou fait tomber la roulette arrière au bout de la course. Ensuite, l'axe du rail se trace par rapport aux piliers, mais un pilier hors d'aplomb fausse tout ; la notice prévoit d'ailleurs d'adapter la distance à l'aplomb réel.
Le même document fixe quelques règles de chantier : pose à deux adultes, pas de pose quand le vent dépasse 40 km/h, et ne jamais quitter le chantier avec un portail non fixé, puisqu'un vantail posé sur son rail sans guide haut peut basculer.
La longrine, véritable fondation du rail de portail

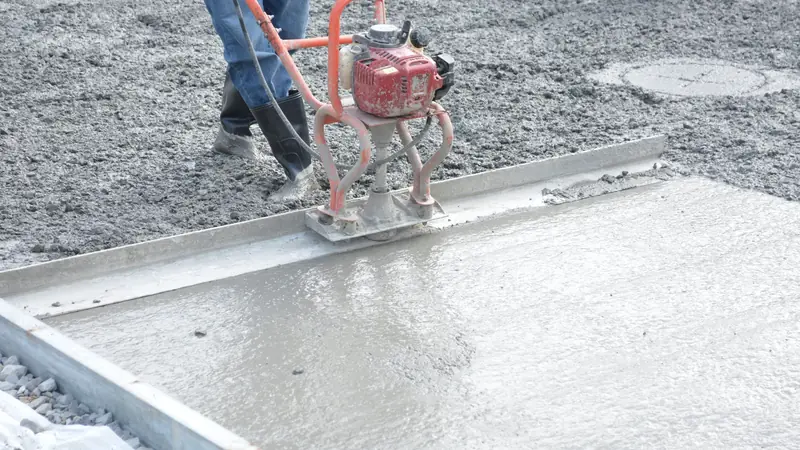

La longrine est la bande de béton armé coulée entre les deux piliers et prolongée sur toute la zone de refoulement. C'est elle qui porte le rail, et elle doit être plane et de niveau sur toute sa longueur. Un rail vissé sur un support bombé épouse la bosse : le portail accélère dans la descente, peine dans la montée et, une fois motorisé, fait travailler le moteur de façon irrégulière.

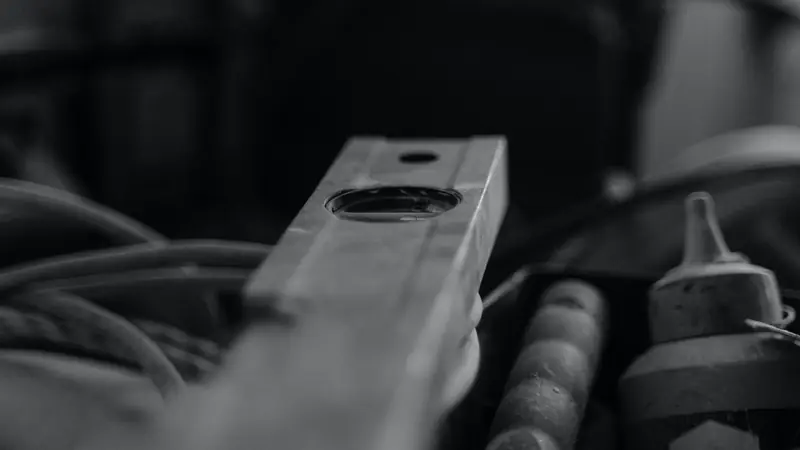

Avant de percer, on contrôle la longrine à la règle de maçon et au niveau. Les défauts légers se reprennent par ragréage ou en arasant les points hauts ; un écart important se corrige en recoulant. On vérifie aussi que l'eau s'évacue : un rail posé dans une cuvette retient la boue et rouille plus vite.
Les pavés autobloquants posés sur sable ne constituent pas un support : les chevilles n'y tiennent pas et les pavés bougent sous la charge. Dans une allée pavée, on prévoit une longrine sous la ligne du rail, puis on reprend les pavés de part et d'autre.
Poser un rail de portail coulissant, étape par étape
- Tracer l'axe. Au cordeau, parallèlement aux piliers et à la cote de la notice, sur toute la longueur de rail.
- Présenter les barres. Les aligner sur le trait, contrôler la continuité aux jonctions et le niveau sur toute la longueur.
- Marquer et percer. Repérer les trous à travers le rail, percer la longrine au diamètre prescrit, dépoussiérer.
- Cheviller et visser. Serrer progressivement en vérifiant que le rail reste sur le trait.
- Poser le guide haut. Présenter le portail sur le rail, le fermer, centrer les galets du guide dans la coulisse et marquer l'emplacement de la platine, puis la fixer.
- Régler et tester. Vérifier l'aplomb du vantail, poser la butée arrière en fin de course et faire une manœuvre complète, ouverture et fermeture.
Un portail bien posé roule à la main sur toute sa course avec un effort constant, sans point dur aux jonctions.
Rail et motorisation : ce qui change
Un moteur de portail coulissant entraîne le vantail par une crémaillère fixée sur le portail et un pignon. Il ne corrige rien : il amplifie les défauts du rail. Un point dur se traduit par une consommation accrue, des arrêts intempestifs quand le moteur détecte un effort anormal, voire une usure prématurée du pignon.
Avant de motoriser un portail existant, on fait donc rouler le vantail à la main et on traite le rail d'abord. Les réglages propres au moteur et à la crémaillère sont décrits dans notre article sur la motorisation de portail coulissant.
Usure, entretien et remplacement du rail
Les signes qui doivent alerter : un bruit métallique aux mêmes endroits, une roulette qui « saute » ou sort de la gorge, un rail fendu ou décollé de ses chevilles, de la rouille feuilletée qui déforme le sommet du profil. Un rail usé abîme aussi les roulettes : on remplace souvent les deux ensemble.
L'entretien courant se résume à garder le rail propre : graviers, sable et feuilles sont les premiers ennemis du roulement. Le fabricant cité plus haut recommande de nettoyer son portail au moins une fois par an en zone rurale, deux fois par an en ville dense, en bord de mer ou en zone industrielle, et de veiller aux évacuations d'eau. Pour un portail motorisé, notre ebook Entretenir son portail motorisé regroupe les contrôles périodiques.
Le remplacement d'un rail vissé reste à la portée d'un bricoleur équipé : dépose du vantail à deux, dépose du rail, rebouchage des anciens trous, nouveau perçage décalé. Un rail scellé, une longrine fissurée ou un pilier qui bouge relèvent plutôt d'un maçon : refaire le support sans reprendre la cause ne tient pas.
Questions fréquentes
Quelle longueur de rail pour un portail coulissant ?
La notice de chaque portail le précise. Sur l'exemple cité, la longueur totale de rail égale la longueur du portail plus la largeur entre piliers, ce qui permet au vantail de s'effacer complètement en ouverture.
À quelle distance du pilier poser le rail ?
La cote dépend du modèle. La notice étudiée indique 55 mm minimum entre l'axe du rail et les piliers, à adapter selon leur aplomb. Mesurez toujours sur votre propre notice avant de tracer.
Peut-on poser un rail de portail sur des pavés ou du gravier ?
Non : le rail se fixe sur une longrine en béton plane. Des pavés sur sable ou du gravier bougent sous la charge et les chevilles n'y tiennent pas.
Rail à visser ou à sceller, lequel choisir ?
Le rail à visser se pose et se remplace facilement ; le rail à sceller laisse un seuil plus plat mais demande un niveau parfait dès le coulage. Pour une rénovation sur longrine existante, le rail à visser est le plus simple.
Faut-il changer les roulettes en même temps que le rail ?
Pas toujours, mais c'est fréquent : une roulette usée abîme le rail, et inversement. Le profil des roulettes doit en tout cas correspondre à celui du nouveau rail.
Sources et références
- La Clôture Française, notice de pose du portail coulissant alu vissé avec guidage pilier (réf. 111988, 14/11/2018) — www.la-cloture-francaise.fr
